Description
Marca: Planatc
Número de peça: LB 25000 GDI OP
A LB-25000 agora tem novas funções: NOVAS FUNÇÕES: TESTE DO BICO PIEZO ELÉTRICO – Módulo Pulsador Opcional, DESCARBONIZAÇÃO DE BICOS COM ROTAÇÃO DE 4000/6000/8000/10.000 RPM (este teste necessita da estação de descarbonização – Opcional – Uso fora da máquina), TESTE DE VÁLVULA SOLENÓIDE DO CÂMBIO AUTOMÁTICO E COMANDO DE VÁLVULA, ANÁLISE DE PISTA (corpo de borboleta), ANÁLISE DO CONSUMO DO MOTOR (corpo de borboleta), ANÁLISE DE FOLGA DA ENGRENAGEM (corpo de borboleta);
Além de testar e limpar integralmente os bicos injetores, testando a parte elétrica (resistência), estanqueidade, leque, equalização e limpeza, bem como realizar uma limpeza integral dos mesmos utilizando cuba ultrassônica e tem funções adicionais tais como: Atuadores e Motor de Passo – MP, AML(2F, 3F e 4F), Corpos de Borboleta (eletrônico e semi-eletrônico), Acelerador Eletrônico Resistivo, TPS-Resistivo, SONDA LAMBDA, Válvula Termostática, BOBINA, ABERTURA DO MOTOR ABS – PINÇA DO FREIO DE MÃO ELETRÔNICO (EXCLUSIVO). Nesta versão temos o teste dos bicos no modo automático, isto é, apertando-se uma tecla temos a função resistência, estanqueidade, leque e equalização efetuados automaticamente, também é possível efetuar também os testes no Modo Manual.
Todas as funções para bicos GDI Solenoides e GDI Piezo Elétrico já estão implantadas no equipamento, para algumas funções é necessário adquirir o módulo ou acessório opcional para efetuar os testes dos mesmos.
Acompanha CABO UNIVERSAL para todas as funções da máquina que assim exijam, além dos cabos pré-existentes, como o cabo para bicos padrão 3 BAR e bico GDI.
NOVAS FUNÇÕES (ÚNICA NO MERCADO):
- NOVA: TESTE DO BICO GDI PIEZO ELÉTRICO – módulo pulsador opcional (exclusivo): efetua automaticamente as funções: resistência, estanqueidade, leque e equalização;
- NOVA: TESTE DE VÁLVULA SOLENÓIDE DO CÂMBIO AUTOMÁTICO E COMANDO DE VÁLVULA – liberação de óleo do comando de válvula do corola e outros (exclusivo).
- NOVA: DESCARBONIZAÇÃO DE BICOS – auxilia na descarbonização dos bicos padrão e GDI em rpm progressivo – 4000/6000/8000/10.000 – este teste necessita da estação de descarbonização – opcional (exclusivo).
- NOVA: ANÁLISE DE PISTA (corpo de borboleta);
- NOVA: ANÁLISE DO CONSUMO DO MOTOR (corpo de borboleta);
- NOVA: ANÁLISE DE FOLGA DA ENGRENAGEM (corpo de borboleta);
- Escoamento ultra veloz das provetas (exclusivo).
CARACTERÍSTICAS DO EQUIPAMENTO

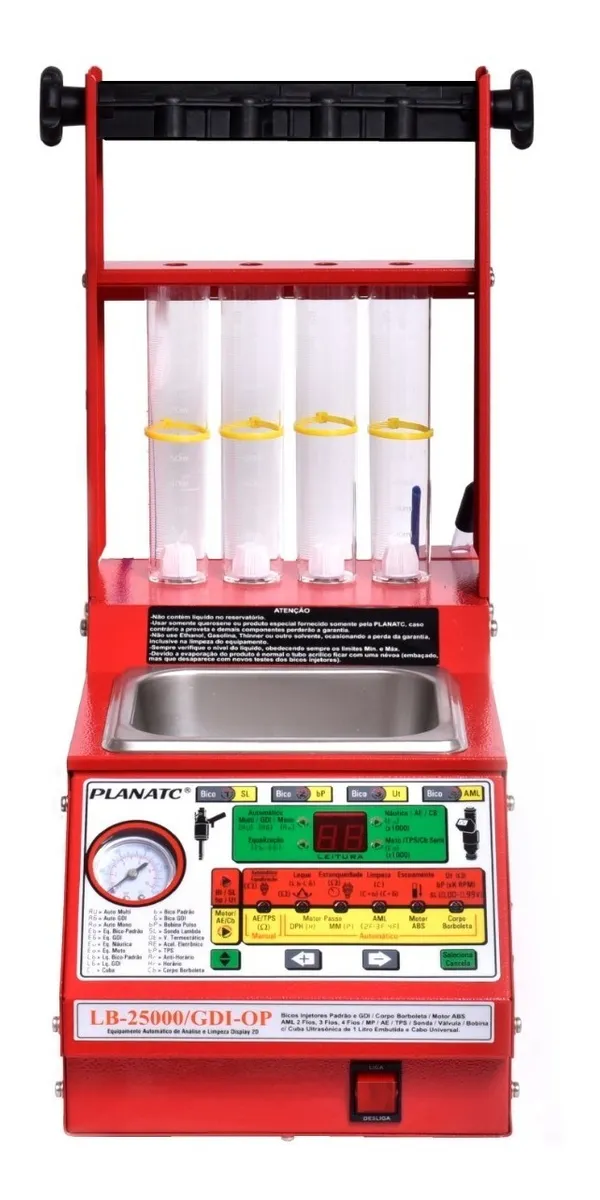

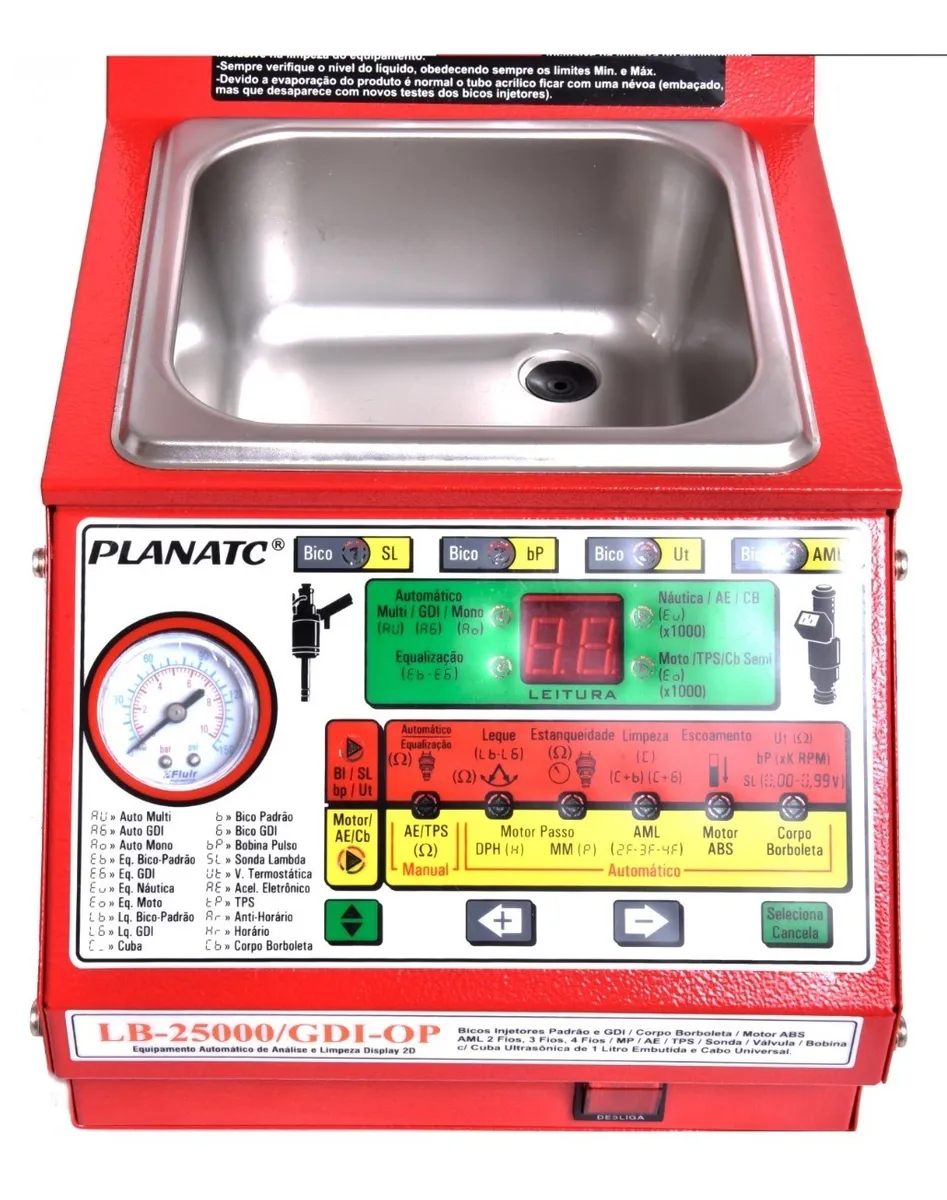

Máquina de limpeza de Bico Padrão para 4 bicos com display digital de LCD, GDI Solenóide (bico indutivo) e GDI Piezo Elétrico com pulso (RPM) progressivo, funções já estão implantadas no equipamento, para algumas funções é necessário adquirir o módulo ou acessório opcional para efetuar os testes dos mesmos:
- Ajuste de pressão da bomba do liquido de teste no modo manual, exceto equalização – pressão pré estabelecida;
- Bomba Elétrica – Garanta a eficácia e a repetibilidade dos resultados;

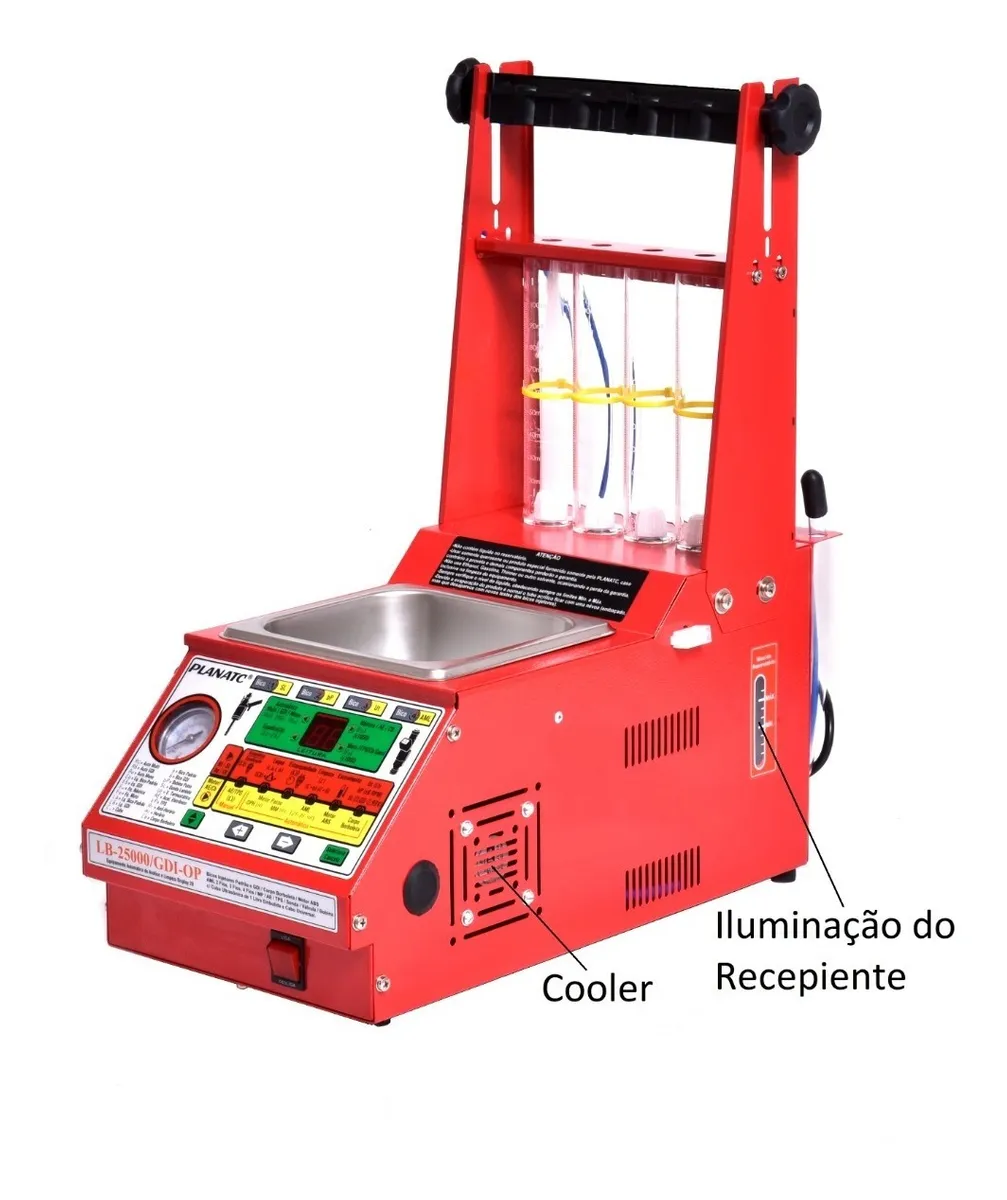

- Indicador de nível com LED para melhor visualização do liquido de teste no reservatório;
- Reservatório de liquido de teste com vazão (troca do liquido no compartimento da bomba (exclusivo);
- Cuba ultrassônica embutida de 1000 ml (1 litro) com orifício para escoamento;
- Proveta;
- Manômetro de pressão de 10 bar/145 Psi;
- Marcador comparativo;
- Alimentação 110/220 Vac.
FUNÇÕES:
- NOVA: TESTE DO BICO GDI PIEZO ELÉTRICO – MÓDULO PULSADOR OPCIONAL (EXCLUSIVO): EFETUA AUTOMATICAMENTE AS FUNÇÕES: RESISTÊNCIA, ESTANQUEIDADE, LEQUE E EQUALIZAÇÃO;
- NOVA: TESTE DE VÁLVULA SOLENÓIDE DO CÂMBIO AUTOMÁTICO E COMANDO DE VÁLVULA – LIBERAÇÃO DE ÓLEO DO COMANDO DE VÁLVULA DO COROLA E OUTROS (EXCLUSIVO).
- NOVA: DESCARBONIZAÇÃO DE BICOS – AUXILIA NA DESCARBONIZAÇÃO DOS BICOS PADRÃO E GDI EM RPM PROGRESSIVO – 4000/6000/8000/10.000 – ESTE TESTE NECESSITA DA ESTAÇÃO DE DESCARBONIZAÇÃO – OPCIONAL (EXCLUSIVO).
- NOVA: ANÁLISE DE PISTA (corpo de borboleta);
- NOVA: ANÁLISE DO CONSUMO DO MOTOR (corpo de borboleta);
- NOVA: ANÁLISE DE FOLGA DA ENGRENAGEM (corpo de borboleta);
- AUTO CHEQUE (TESTE AUTOMÁTICO DOS BICOS PADRÃO MULTIPONTO, MONOPONTO E GDI SOLENÓIDE (BICO INDUTIVO) – LEQUE/PULVERIZAÇÃO, ESTANQUEIDADE, EQUALIZAÇÃO)
- Teste de resistência: Embutido nas funções Automática, Equalização e Leque – Verifica o estado da resistência da bobina do bico, revelando curtos circuitos, impedâncias fora de especificação e bobinas queimadas ou abertas – durante o teste de equalização (Exclusivo);
- Teste Equalização dos Bicos Injetores Multiponto/GDI/Moto/Náutica: Teste de equalização dos bicos Multiponto, GDI, Moto, Náutica. Gera um ciclo de jato e pulso automático, permitindo a verificação da vazão e a equalização dos injetores;
- Teste de equalização acelerada (Moto/Náutica) – Verifica a vazão/equalização dos injetores automaticamente, com frequência selecionável de 5000 a 14000 RPM (para bicos padrão e GDI variação de 1000 a 7000 RPM);
- Equalização Comparativa Procedimentos utilizados para verificar a eficiência dos injetores de forma comparativa – marcador comparativo (Exclusivo);
- Teste de Leque/Pulverização para Bicos Padrão e GDI – Procedimento utilizado para verificar se os injetores estão pulverizando o combustível corretamente;
- Teste de estanqueidade – Verifica a qualidade da vedação da válvula e a existência de vazamentos com pressão até 5 BAR, para teste com pressão superior utilizar CM-300/GDI (pressão até 400 BAR) – Opcional;
- Limpeza ultrassônica – Aciona a cuba ultrassônica por um tempo programado de 5 à 15 minutos e realize a limpeza mais eficaz do mercado, tendo três modo de funcionamento: somente cuba, cuba mais bico padrão pulsando, cuba mais bico GDI Solenóide pulsando e cuba mais bico GDI Piezo Elétrico pulsando (módulo pulsador opcional).
- Motor de passo MP Bosch/ Delphi/ Magneti Marelli – Testa o acionamento do motor de passo verificando o avanço e o retorno do mesmo;
- Atuadores de Marcha Lenta (AML) – Testa vários atuadores de marcha lenta com 2 Fios, 3 Fios e 4 Fios; inclusive Astra, verificando o avanço e o retorno do mesmo e o fim de curso do AML/Astra (interruptor de mínima);
- Teste de corpo de borboleta semi-eletrônico (linha gol MI);
- Teste de corpo de borboleta eletrônico com função PWM;
- ACIONAMENTO DE MOTOR ABS: REALIZA ABERTURA E FECHAMENTO DO CONJUNTO DOS FREIOS PARA TROCA DE PASTILHAS EM VEÍCULOS EQUIPADOS COM FREIO DE MÃO ELETRÔNICO – EPB. EXEMPLO: LINHA VOLKS, FORD, ENTRE OUTROS (EXCLUSIVO)
- Teste de Válvula Termostática: Efetua a leitura da resistência da válvula (Linha Ford a partir de 2013);
- TESTE DE PULSO DE BOBINA DE IGNIÇÃO – GERA PULSO PARA BOBINA DE IGNIÇÃO, INCLUSIVE TRANSISTORIZADA (EXCLUSIVO);
- Pedal Eletrônico – Testa a resistência com a variação de pressão sobre o pedal;
- TPS – Testa a resistência do TPS do corpo de borboleta;
- TESTE DE SONDA LAMBDA – EFETUA LEITURA DO SINAL DE SONDA LAMBDA
- CONTADOR ELETRÔNICO LIMPEZA: – TEM COMO OBJETIVO DE FACILITAR O MECÂNICO NO CONTROLE DO USO DO EQUIPAMENTO (EXCLUSIVO);
- Retrolavagem – Limpeza de resíduos que não passam pelo filtro do injetor, através de um suporte exclusivo;
ACESSÓRIOS INCLUSOS
- Módulo eletrônico com cuba de 1 litro embutida com vazão, comunicação módulo GDI piezo elétrico, reservatório de teste com vazão e iluminação;
- Flauta 4 Injetores com manípulos;
- Flauta 3 Injetores com manípulos;
- Detergente para limpeza para cuba (500 ml);
- Líquido de teste para bicos (900 ml);
- Suporte bico injetor Monoponto;
- Suporte bico injetor Mono Fiat;
- Cabo p/ 4 bicos padrão;
- Cabo Universal (Exclusivo);
- Extensores para cabo Universal;
- Extensor “y” para cabo Universal;
- Cabos de extensão LB-corsa (também utilizado nos bicos de injeção direta – GDI);
- Suporte Retrolavagem 4 Bicos;
- Suporte de aço inox para Cuba;
- Adaptador 4 F padrão 12,5 mm;
- Funil;
- Marcador comparativo instalado nas provetas;
- Tampa da Cuba;
- Folheto explicativo para conexão do cabo universal;
- Manual do usuário;
ACESSÓRIOS OPCIONAIS
- CM-300/GDI – Teste de estanqueidade, pressão máxima 400 BAR
- 10201439677 – Módulo Pulsador para teste do bico piezo elétrico
- DDB-500 – Estação de descarbonização
- 10201392778 – Adaptador Bico GD I – 12
- 10201392850 – Adaptador Bico II GDI – 13,5
- 10201392930 – Adaptador Bico GDI Reverso
- 71700373704 – Anel O´ring 2205
- 71701271320 – Anel O´ring 2202
- 10201320713 – Cabo auxiliar para abertura e fechamento do motor (pinça) para troca de pastilhas de freio EPB
- 10201541042 – Cabo auxiliar p/ teste da sonda lambda;
- 10201541204 – Cabo auxiliar p/ teste da válvula termostática
- 10201541466 – Cabo auxiliar p/ teste de bobina
- 10201207737 – Flauta para testar 2 injetores simultaneamente
- 10200865630 – Flauta para testar 1 injetor
- 10200524178 – Flauta para testar bicos injetores Blazer
- 10200605250 – Flauta para bicos injetores Subaru (4 bicos)
- 10200865215 – Suporte para bicos injetores Zetec (4 bicos)
- 10200605411 – Flauta para bicos injetores Nissan (4 bicos)
- 10200438660 – Flauta para bicos Kia Sephia, Suzuki Rosa
- 10200025271 – Cabo para bicos injetores da linha celta e corsa (bico palito) c/ conector (pode ser subst. pelo cabo universal)
- 10200868221 – Cabo para testar atuadores de marcha lenta Bosch 4 vias (pode ser subst. pelo cabo universal)
- 10200868483 – Cabo para testar motores de passo 4 vias (Magneti Marelli e Delphi) (pode ser subst. pelo cabo universal)
- 10201271574 – Flauta para testar 3 injetores simultaneamente
- 10200706518 – Adaptador para testar Honda, Suzuki, Yamaha e linha Asiática
- 10200222920 – Cabo para bicos injetores da linha celta e corsa (bico palito) s/ conector (pode ser subst. pelo cabo universal)
- 10200725805 – Kit de acessórios para teste de corpo de borboleta (pode ser subst. pelo cabo universal)
- 10200722051 – Kit de acessórios para moto
- 10200753688 – Kit de acessórios p/ corpo de borboleta, AE e TPS
- 10201369360 – Kit de básico de acessórios para GDI
- 10201248580 – Extrator de bico GDI (sacador + trava)
- 10201267876 – Cabo p/ bico GDI BMW
- 10201267208 – Adaptador flauta/bi GDI BMW
- 10201250748 – Líquido de limpeza de bico GDI
- 10201249307 – Cabo para bico GDI
- 10200718010 – Cabo bico padrão FZ50 (Moto)
- 10200668800 – Cabo adaptador bico HDA BIZ 125 (Moto)
- 10200381546 – Adaptador Polo/Fox 14mm
- 10200569322 – Adaptador Polo/Fox Longo
- 10200624041 – Suporte bico Gás
- 10200669952 – Suporte bico Yamaha FZ 250 (Moto)
